数据可视化

本文介绍如何使用云器产品中的图表将 SQL 工作表结果可视化。图表可将查询结果可视化，传达逻辑关系，并帮助您做出更明智的决策。图表可让您快速了解数据中的模式并识别其中的异常值。

当前支持的图表类型有：

• 折线图
• 柱形图

创建图表

在开发中运行查询时，可以根据结果显示图表。

1. 点击开发或工作区，新建/选择一个SQL任务
2. 执行Select查询任务
3. 在查询结果的数据tab下，点击「图表」。

修改图表

如果您点击「图表」来可视化工作表结果，首先需要基于图表类型，筛选出必选的字段后，可视化区域才会出现相应的图表。

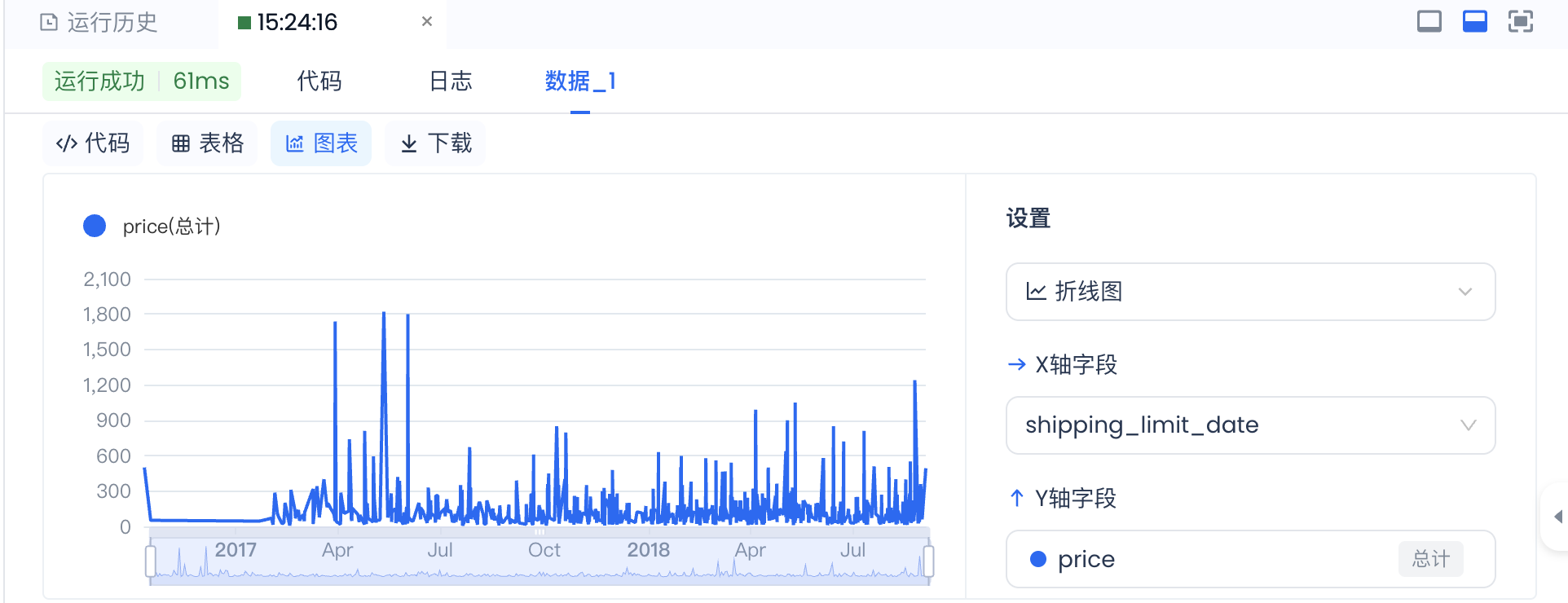

鼠标悬浮在图表上，可查看每个数据点的详细信息。例如，您可以折线图形式查看结果：

预览

在可视化右侧区域的「设置」下，筛选需要呈现的信息：

1.图标类型：折线图、柱形图

2.X轴字段：可视化呈现的数值在趋势图上的呈现趋势。

注意：当前不支持按照X轴所选的字段进行聚合。

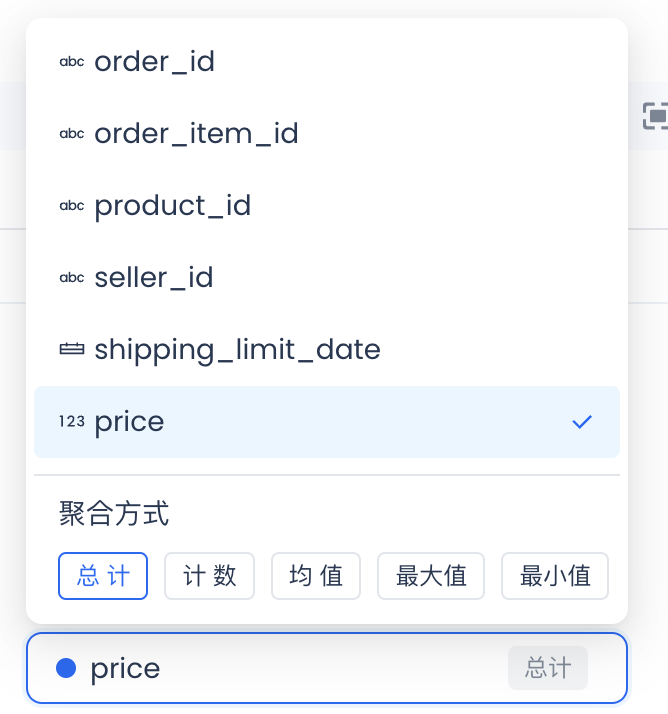

3.Y轴字段：

预览

Y轴支持使用聚合函数从多个数据点中确定单个值。这些统计方式对应的函数如下：

• 总计：sum
• 计数：count
• 均值：average
• 最大值：maximum
• 最小值：minimum

4. 添加Y轴、或分组

最多支持添加10个Y轴的字段放在同一个表格上进行分析；

添加分组即是将已添加到Y轴的字段进行一个group by的操作。

注：当只有一个Y轴时，才允许选择分组字段，同时分组字段只允许选择一个。

已知局限

若X轴数值过多时，若需要看到某个趋势上的一个具体数值，建议将图表上的范围缩短后才可以查看到准确的数据点。

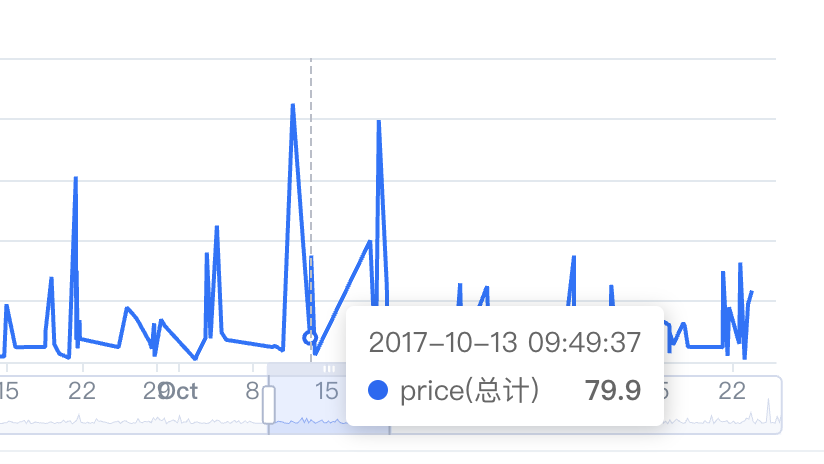

例如下图：当鼠标悬浮在可视化图表上，呈现出具体的时间戳信息时，才是准确的数值。

预览

使用案例

基于时间的趋势图

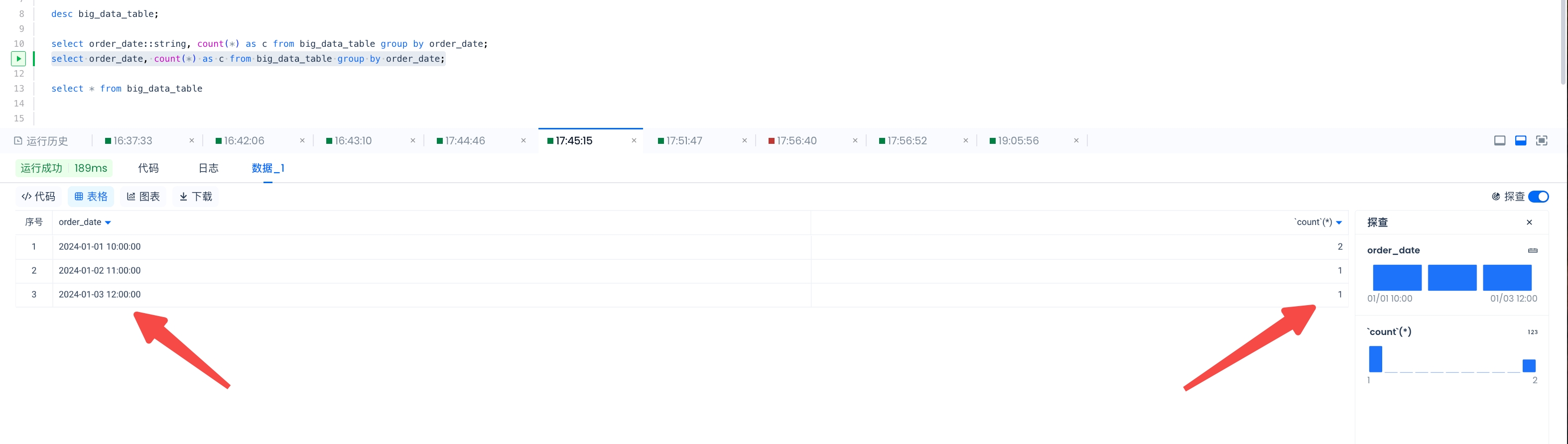

场景一：如果要保留时间跨度的差异，结果数据类型需要是时间类型，如下：

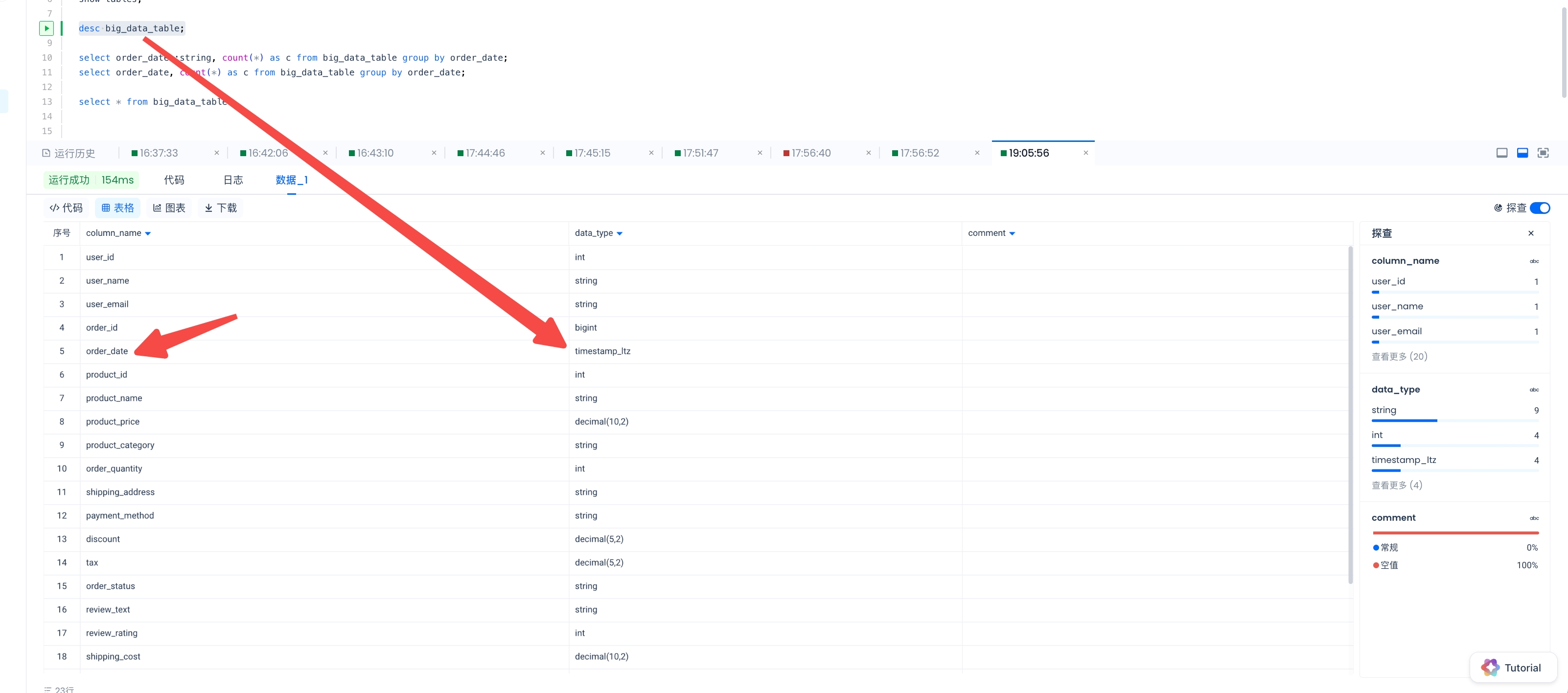

• order_date是一个时间戳类型，趋势图会自动按时间间隔实际情况展现数据，这样更能准确体现“趋势”

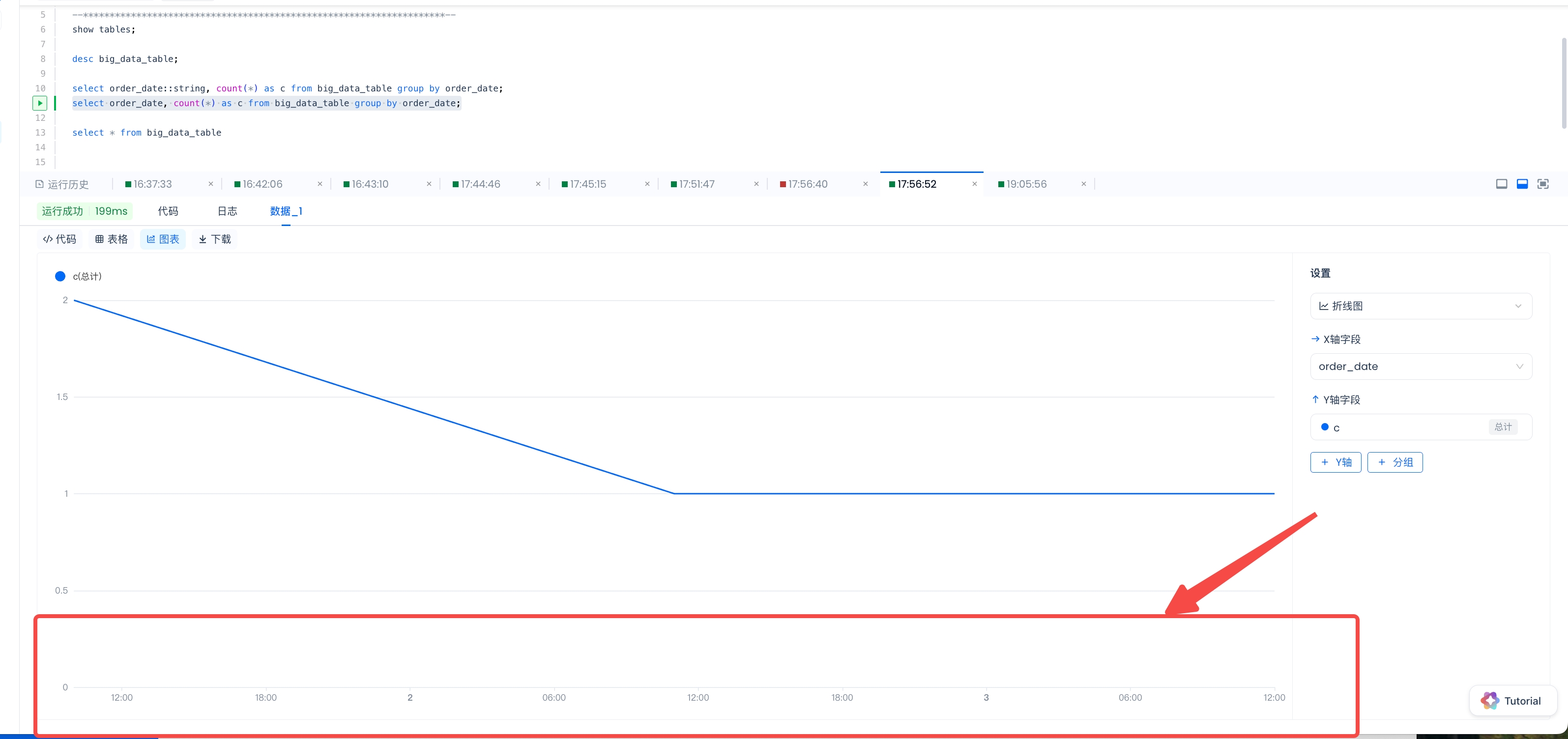

select order_date, count(*) as c from big_data_table group by order_date;

预览

预览

预览

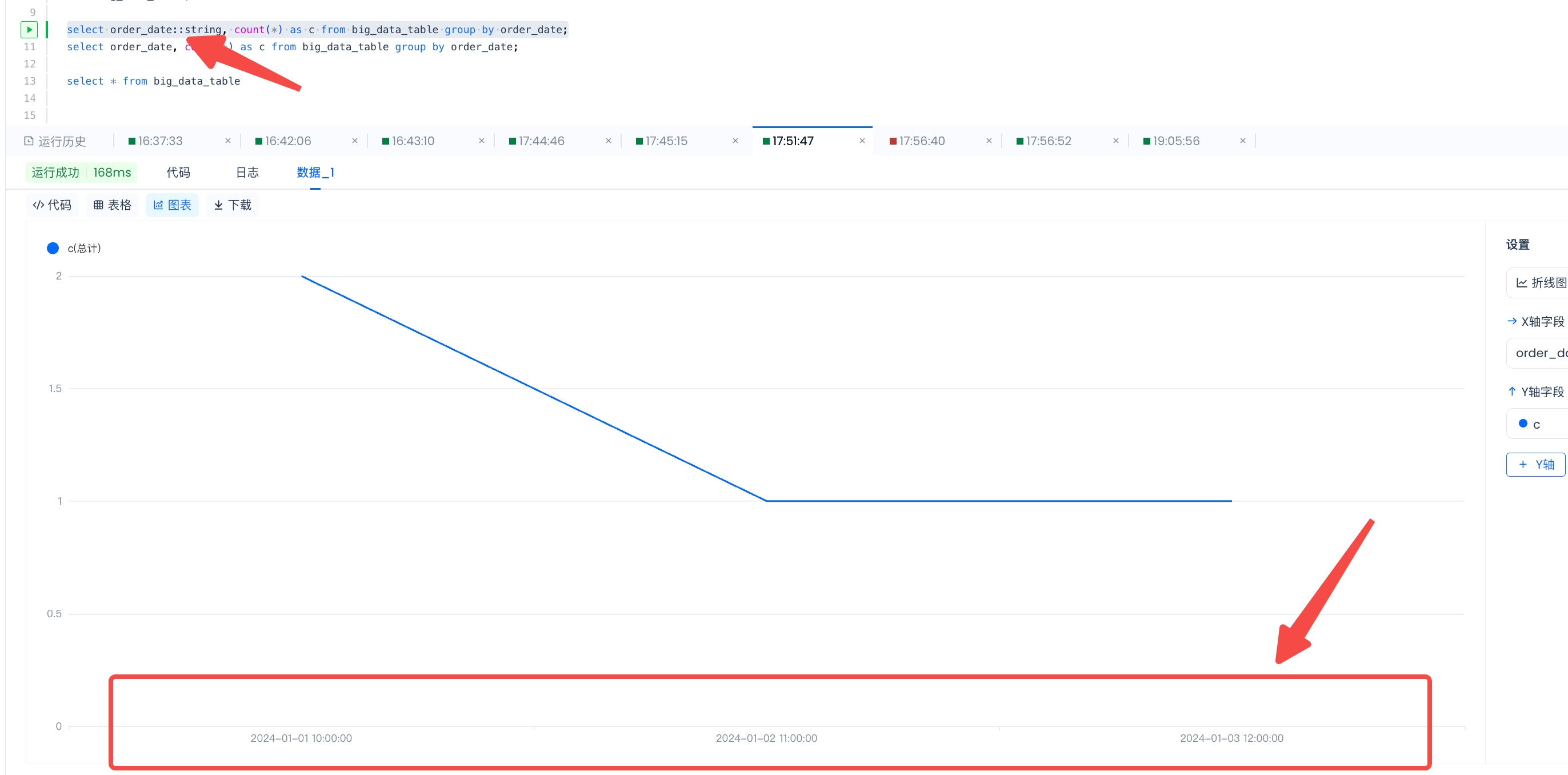

场景二：如果要忽略时间跨度的差异，只保留具体结果点位，结果数据类型转换为string即可（order_date::string），如下

select order_date::string, count(*) as c from big_data_table group by order_date;

预览
